商品特色

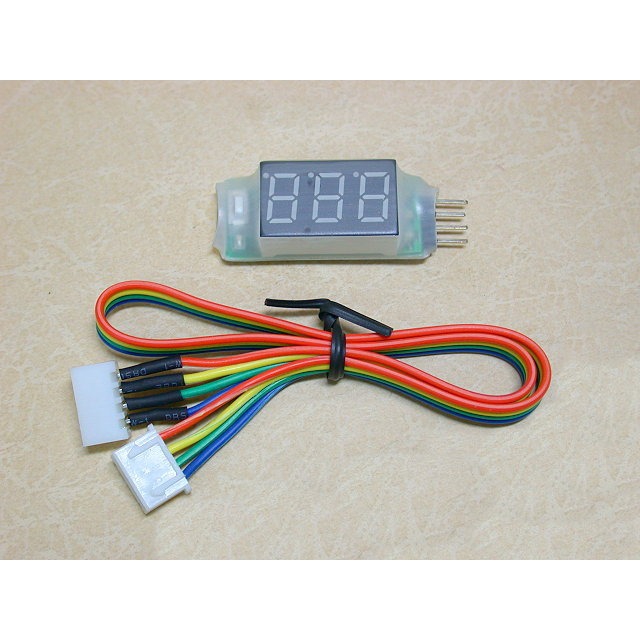

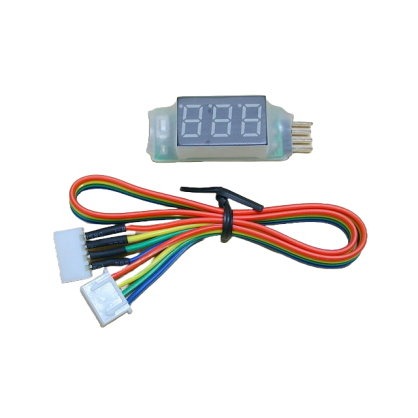

OBL-ML3 是一款多機能微型電量顯示器, 具備多種實用的機能既可以安裝在 R/C 模型上作電池電量告警器使用, 也可以隨身攜帶檢查電池電量使用.
功能
♦ 微型單元電壓檢測, 數位顯示 Lipo 電池組中每個單元的電壓, 可以監測 2 S 以上具備平衡介面的電池組.
♦ 電量報警, ML3 可以安裝在 RC 模型上, 在飛行過程中當電池組任意單元電壓下降到設定的報警電壓值時, 通過 3 個高亮度的 LED 指示燈和數碼管閃爍提示.
♦ 最低單元電壓記錄儀, ML3 可以記錄飛行過程中 Lipo 電池組中每個單元的最低電壓.
♦ 可設置報警電壓值, ML3 可以設置電量報警的電壓值
♦ 具備電池正負極插反保護, ML3 連接 Lipo 電池組平衡介面時, 即使正負極接反 ML3 也不會損壞.
使用說明

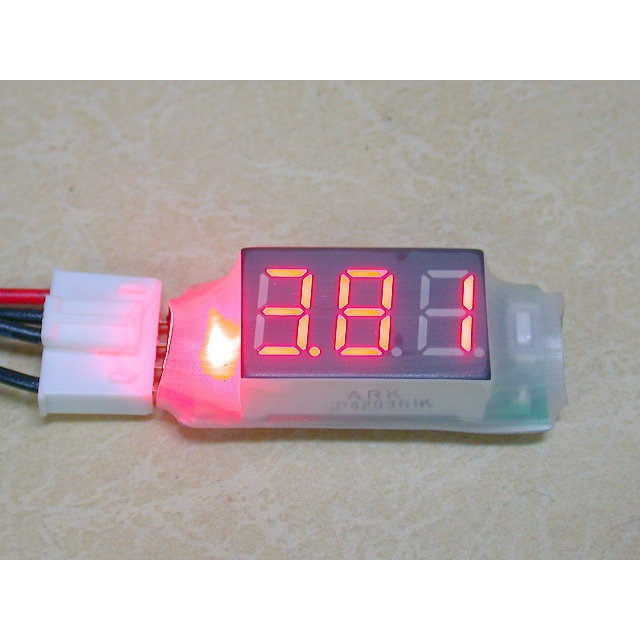

♦ 將電顯插針插入電池平衡介面, 電量顯示器開始工作, 進入單元電壓顯示狀態, 通過按鍵可以迴圈顯示每個單元的電壓值, LED 常亮指示對應電池單元位置.

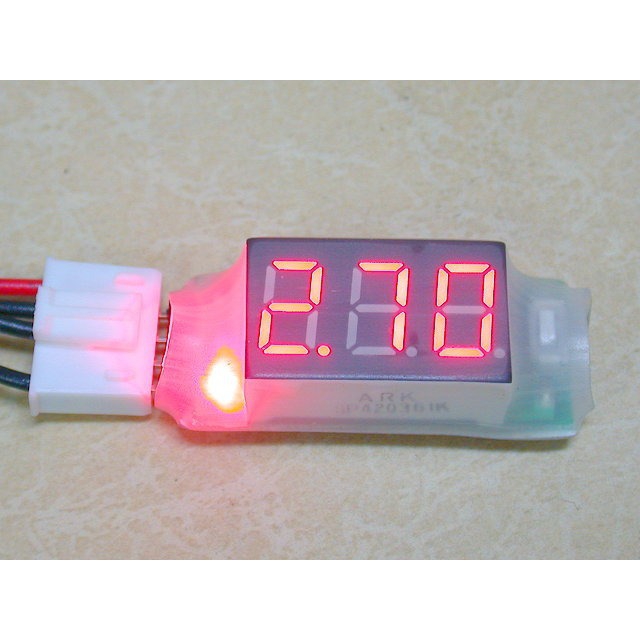

♦ 10 秒鐘內無按鍵操作後, 所有 LED 燈和數碼管熄滅, 進入電量監測狀態, 開始監測電池最低單元電壓.當任意一個電池單元的電壓跌落到報警設置電壓值後, 電顯開始報警, 所有 LED 燈閃爍, 數碼管移動顯示 “ 8” , 電顯報警後, 按鍵可迴圈顯示各單元的最低電壓值, LED 閃爍指示單元位置.
♦ 在顯示單元最低電壓狀態時, 長時間按鍵直到數碼管顯示字元 “ C” 時, 電量顯示器返回到電壓顯示狀態.
♦ 設置報警電壓, 在電壓顯示狀態時, 長時間按鍵直到數碼管顯示字元 “ A” 時, 進入報警電壓設置狀態在該狀態下通過按鍵可以設置單元報警電壓, 報警電壓設置範圍 2.6-3.6V, 設置完畢後, 等待10秒鐘, 電量顯示器自動返回到電壓監測狀態.
♦ 測試不同單元數量電池組的連接方法.
