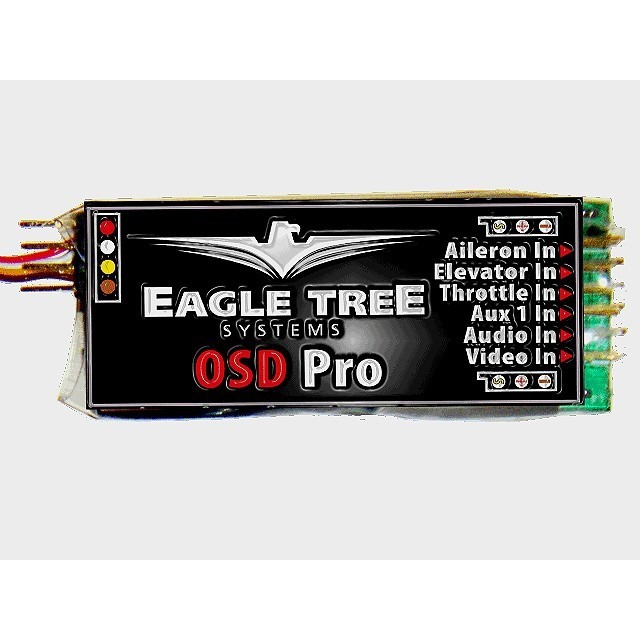

♦ 這 OSD Pro 是一個功能強大, 模組化, 可完全配置的視訊 / 聲音螢幕顯示 (OSD) 設備, 提供圖形,聲音通知, 警示, 音頻和具有 " 能量補償 " 的氣壓計, 起始點箭頭指示, 返回起始點, 故障保護, “雷達”, 航點, 飛行模擬器進行測試, 以及許多其他功能. 這顯示的信息可以作為簡單或先進只要你喜歡, 這取決於你如何配置顯示器, 以及哪些可選擇的 Eagle Tree 傳感器被連結.
什麼樣的數據參數可以顯示在 OSD Pro
♦ 所有參數可與我們的 eLogger V3 和數據記錄器 + 可選擇的感應器可支援顯示器在 OSD Pro. 下面是一些例子 :
♦ GPS 參數 ( 與啟始點距離, 起始點箭頭使示, GPS 高度, 地面速度, 路徑 __ 等 )
♦ 電的參數 ( 電池電壓, 消耗電流, 接收電壓, 伺服機消耗電流, 毫安小時, 瓦數 )
♦ 性能參數 ( 空速, 高度氣壓, 海拔高度, 氣壓計, 溫度, 動力轉速, 重力, 廢氣溫度 EGT, 噴射電子控制的狀態, 伺服機境況 )
♦ 接收機健康條件 ( 資料訊號中斷, 天線消失，遺漏的數據封包 - 請求 Spektrum 或 JR 飛行記錄器相容的接收機 )
♦ 呼叫訊號, 及更多.
先 進 的 特 色
♦ 專業的 OSD Pro 先進的功能 包括 “雷達”, 語音警告, 返回起始點, 故障保護和航點.
雷 達
♦ 飛機圖標標有 “雷達” 上面有兩個目的：圖標的方向是指向表明您目前的路徑. 而且, 這位置的圖標在螢幕上提供了一種合成地圖, 類似於雷達：該中心的螢幕標誌著起飛點, 在 “ 鳥的眼睛 ” 的視圖, 以及平面圖標移動在螢幕上顯示您的模型的位置. 這最大距離和 “ 上升 ” 的方向進行配置.
語 音 警 示 / 發 音
♦ 幻想著自己聽到你的模型的狀態, 通過連接到你的耳塞視訊接收器! 這 OSD Pro 完全支援聲音警告和狀態更新, 通過您的視訊聲音通道傳輸. 大部分的可用參數可以被編程為提供語音警報.
♦ 例如, 您可以編程這 OSD Pro 定期更新您在海拔高度每分鐘一次：“ 海拔高度 3-9-1 英尺 ”. 而且, 你也可以編程一個低電壓警告 “ 警告電壓 12.5伏特 ”. 聲音警告可與您的攝影機的麥克風結合, 這樣你就不會丟失發動機或其他飛行時的聲音當沒有警報.
返 回 起 始 點 及 故 障 保 護
♦ 這返回起始點的特點將嘗試把你的飛機在一個穩定的 “ 等待航線 ” 起飛點上, 如果失去了無線電信號, 通過控制你的模型的方向舵 / 副翼, 升降舵和油門, 根據您的設置. GPS 和其他傳感器的信息是用來將飛機自動返回起飛時的起始點.
♦ 請注意, 此功能需要幾個參數的配置通過螢幕上的選單. 螢幕上返回起始點配置嚮導的建立是在簡化這個過程, 該功能可能需要 “ 試與錯 ” 的測試, 可能無法與所有飛機或大風的天氣下工作. 如果你有一個穩定的系統, 這個過程大大簡化. 我們計劃推出更多的傳感器，將進一步簡化這個功能.
♦ 一個故障保護功能還包括, 如果不能返回起始點, 或者您沒有使用 GPS 全球定位系統. 這故障安全功能確定你的副翼 / 方向舵, 油門, 和升降舵到編程的正確位置, 如果失去了無線電信號, 這對沒有內鍵故障保護遙控器是最有用的.
♦ 這返回起始點及故障保護功能與所有已知的無線電種類相容.
飛 行 模 擬 器
♦ 內置的飛行模擬器內, 讓你的飛型雷達圖像標示在螢幕上, 控制高度, 油門和轉動你的遙控器. 從你的模型同時移動控制面, 此功能可以更容易地配置試返回起始點和檢測您的警告聲和設定, 並在雨天也很有趣 !
多 航 點
♦ 高達 3 個航點 ( 視覺範圍內的起飛點 ), 可編入了 OSD Pro, 進行空中攝影, 或只是為了好玩. 這航點位置會顯示在雷達顯示器上, 使您更容易以手動飛往航點 ( 系統不會自主飛往航點 ).
新功能：人 工 地 平 線 顯 示
♦ 當您連接 Guardian Stabilization Expander 水平飛行管理擴展器, 這人工地平線可以顯示在你的 OSD Pro 視訊螢幕上, 請看影片 顯示 AHI 追蹤地平線的例子:
新功能：的 RSSI 訊號
♦ 幾個長距離無線電系統支持類比式訊號 RSSI 輸出. 我們現在支援 RSSI 訊號顯示, 直接在 OSD Pro 獲取更多信息.
新功能：監控多個電池
♦ 需要監控多個電池組與您的 OSD Pro, 如您的視訊電池, 主電池, 和 BEC？我們現在支持監測最多三組電池, 直接在 OSD Pro 螢幕獲取更多信息.
如何配置和控制 OSD Pro？
♦ 這 OSD Pro 內置螢幕幕選單和 Eagle Tree’s 的拖放配置軟件可以輕鬆地配置 OSD Pro 顯示你想看什麼, 何時何地你想看到它。不管少或多的參數當你需要可以被顯示.
♦ 該軟體可以讓你的 OSD 由螢幕設定多達 20 個數據參數. 此外, 同樣的參數可以顯示在多個螢幕.
♦ 這 OSD Pro 的螢幕選單讓你設置返回飛行起始點功能, 設定音量, GPS 安裝設定, 打開和關閉圖形功能, 以及更多, 不需要電腦在現場.
♦ 雙伺服機通道 ( 其中一個必須是 OSD Pro 專用 ) 讓你的開關在兩者之間切換, 螢幕選單繼續配置 OSD, 或完全關閉 OSD.
我怎麼連接起來？

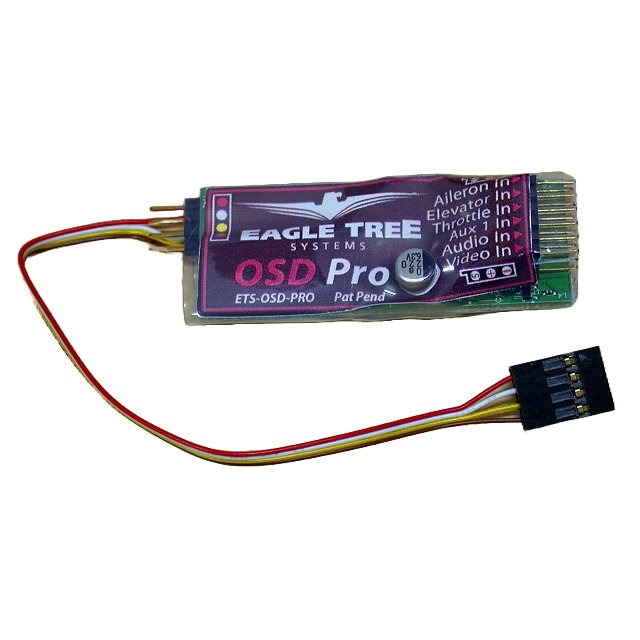

OSD Pro 擴展有以下連接：
♦ 連接到 eLogger 或數據記錄器
♦ 針頭伺服線連接到您的相機的 “ 視訊輸出 ” 端口和視訊發射的 “ 視訊輸入 ” 端口
♦ 針頭伺服線連接到您的聲音微型麥克風 ( 如果有 ) 和你的視訊發射機的聲音輸入端口.
♦ 連接伺服機從您的遙控器控制 OSD, 和返回飛行啟始點和故障保護功能. 這伺服機的連接副翼 / 方向舵是 輸入與輸出, 升降舵是 輸入與輸出，節流閥是 輸入與輸出，Aux 1 輸入, 和 Aux 2 輸入.
請注意，Aux 1 通道必須是 OSD Pro 專用, 但 Aux 2 通道可與其他功能共享您的模型.

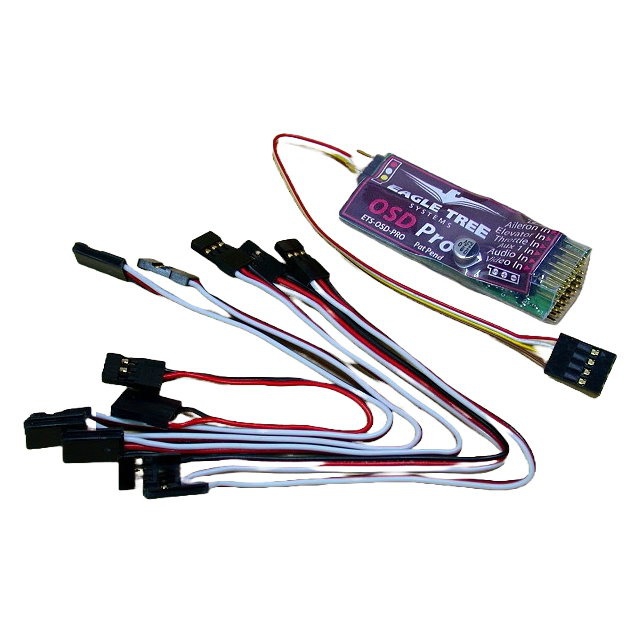

♦ 5 個公頭和公頭伺服延長線是被包括接到你的伺服機.
是 Eagle Tree OSD Pro 系統 “ 未來證明 "？
♦ 是啊！Eagle Tree 一直在 R / C 數據行業多年 - 這是我們所做的一切! 在你買我們的數據設備產品之後不久, Eagle Tree 不會遺棄對你的關注, Eagle Tree 有充分的時間和支援人員, 以幫助您遇到任何問題.
♦ 此外，我們的系統是完全模組化, 假如我們推出了一個新的傳感器, 更強大的 OSD 的擴展, 一個軟體的改善等，很容易和成本有效的更新系統. 所以, 你買它幾個月後你的系統還沒有過時.
♦ 當然，OSD 的擴展的固件是從網路上可更新, 使您更容易得到新傳感器的支援, 獲得新的功能,並下載不可避免的錯誤修復.
♦ 但是我還需要數據記錄 !
♦ 最完整的數據記錄參數大多包括在內. 這些數據下載是經由附帶的 USB 連接, 且圖表是用強大的
Windows 軟體分析.
